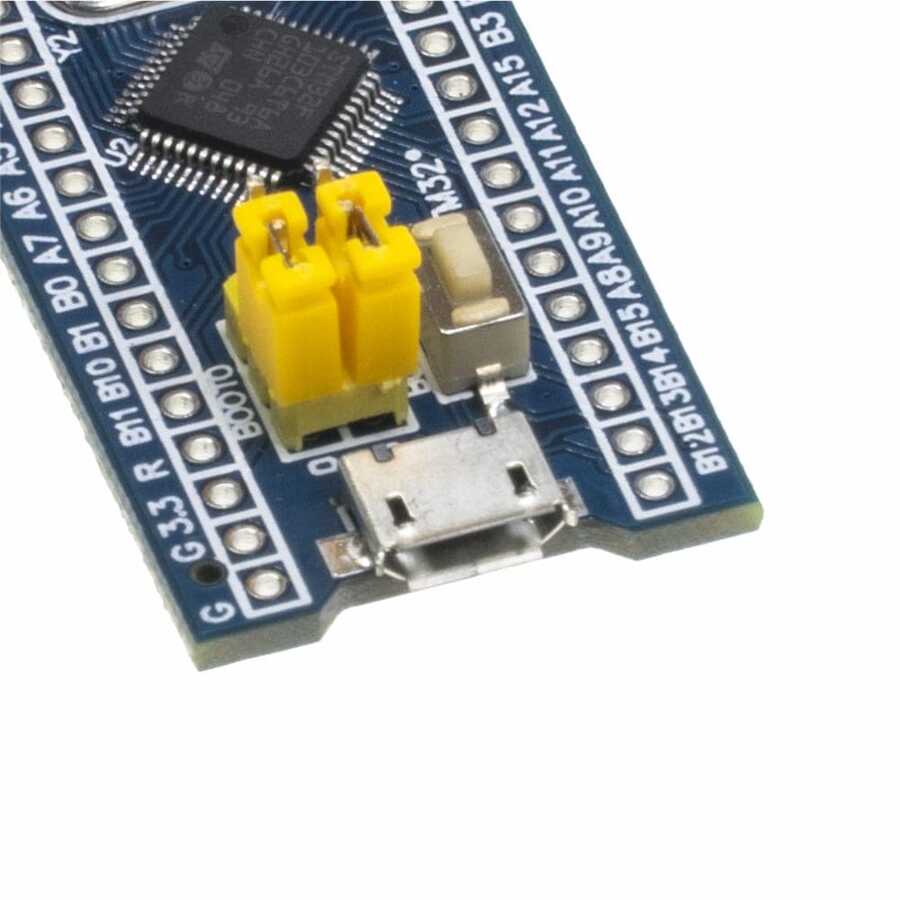

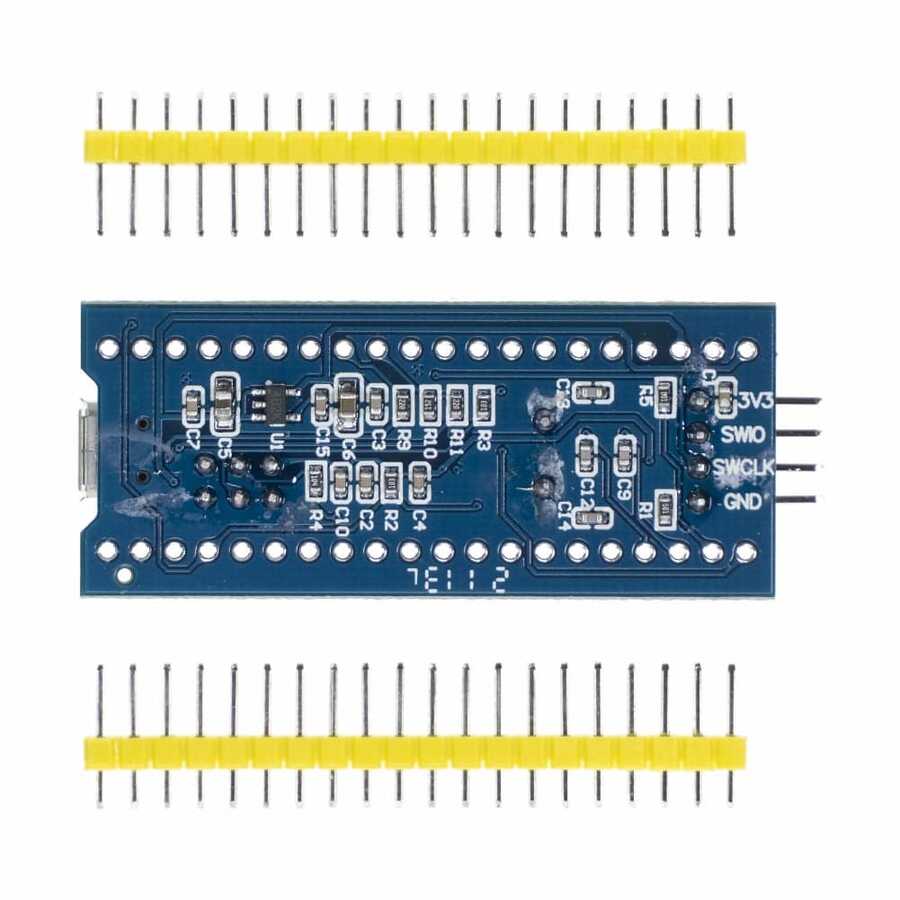

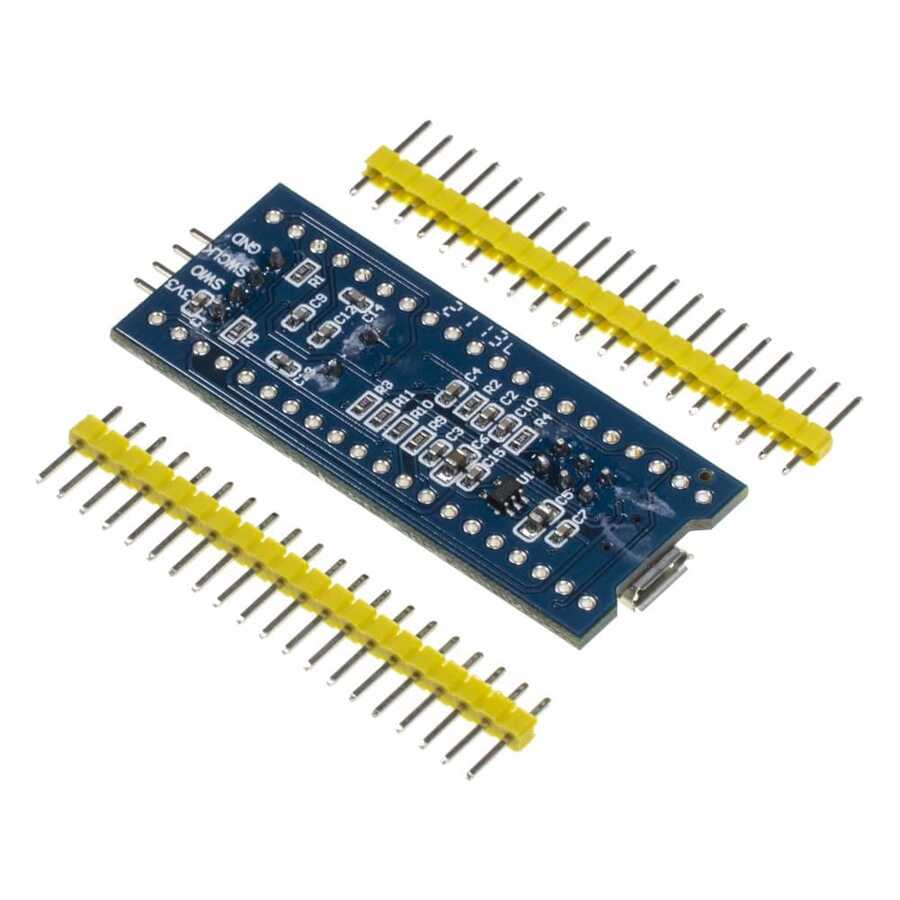

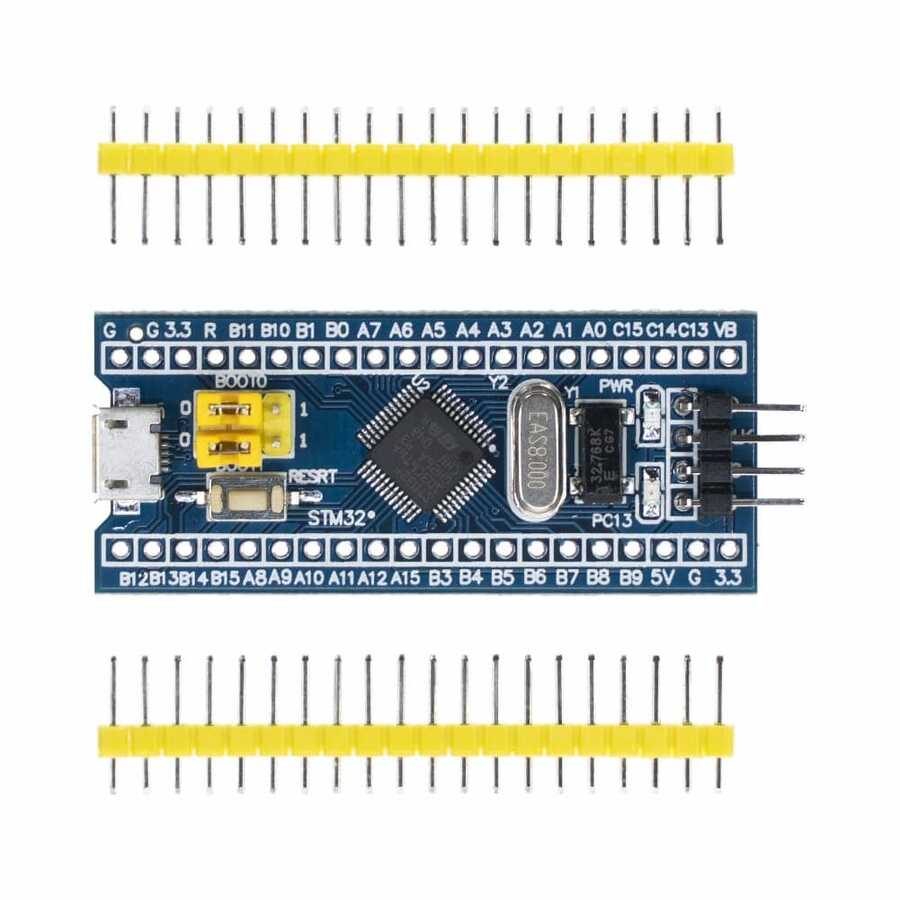

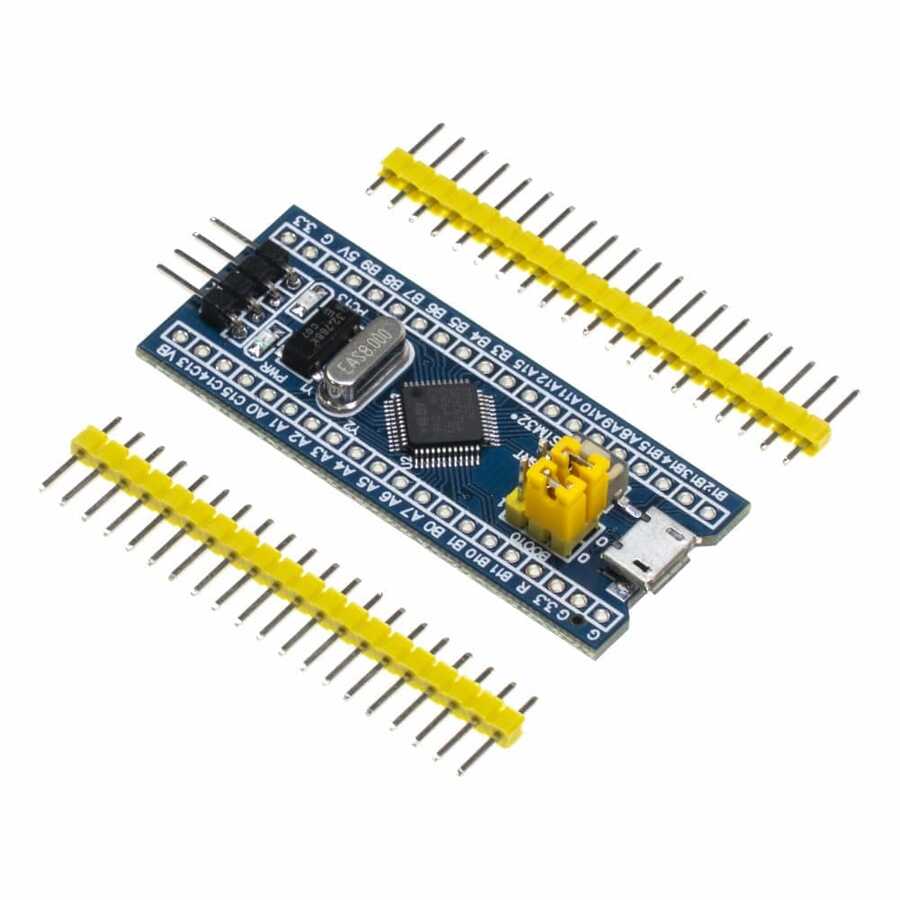

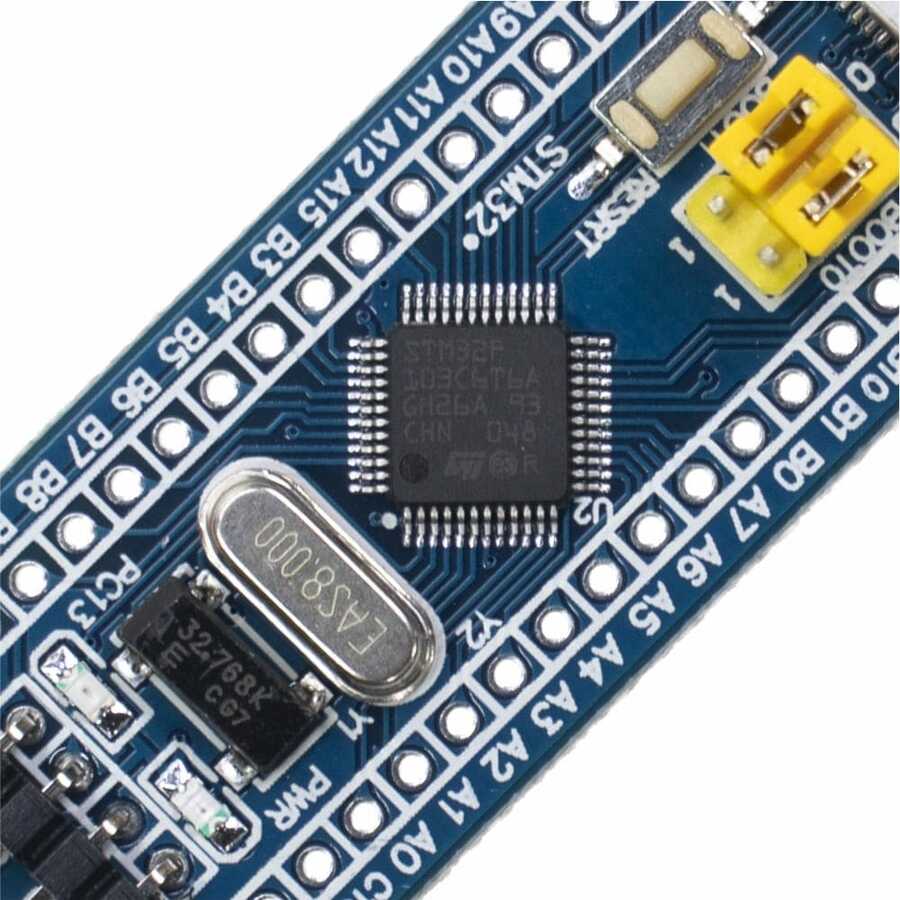

STM32F103C6T6A Geliştirme Kartı

STM32F103C6T6A Geliştirme Kartı
STM32F103C6T6A, STMicroelectronics tarafından üretilen, ARM Cortex-M3 tabanlı 32-bit mikrodenetleyici kullanarak yüksek performanslı bir geliştirme kartıdır. Bu kart, genellikle endüstriyel otomasyon, robotik sistemler, gömülü sistemler ve geri besleme kontrolü gibi birçok uygulamada kullanılır. STM32F103C6T6A mikrodenetleyici, yüksek işlem gücü, gelişmiş zamanlayıcılar ve çok sayıda giriş/çıkış pinine sahip olmasıyla dikkat çeker.

Bu geliştirme kartı, Arduino, Raspberry Pi gibi diğer platformlara benzer şekilde, hızlı prototip geliştirme ve gömülü sistem tasarımı için kullanılır. STM32F103C6T6A, I2C, SPI, USART, PWM çıkışları, ADC, DAC gibi bir dizi özellik sunarak, çok çeşitli uygulamalar için uygundur.

STM32F103C6T6A Geliştirme Kartı Özellikleri
Mikrodenetleyici:

Çip Modeli: STM32F103C6T6A
İşlemci: ARM Cortex-M3, 32-bit
Saat Hızı: 72 MHz
Flash Bellek: 32 KB
RAM Bellek: 10 KB
Çalışma Gerilimi: 2.0V – 3.6V
Çalışma Sıcaklık Aralığı: -40°C ile +85°C
Giriş/Çıkış (I/O) Pinleri:

Dijital I/O Pinleri: 37 adet (bazı pinler PWM, ADC, UART için kullanılabilir)
Analog Giriş Pinleri: 10 adet (12-bit çözünürlük)
PWM Çıkışı: 12-bit çözünürlük ile çok sayıda çıkış
UART (USART): 2 adet (seri haberleşme için)
I2C: 2 adet
SPI: 2 adet
Hafıza:

Program Belleği (Flash): 32 KB
Veri Belleği (RAM): 10 KB
EEPROM: Yok (dahili EEPROM yerine Flash kullanılır)
Bağlantı ve İletişim:

USB 2.0 Full-Speed (Device) Portu
JTAG/SWD (Serial Wire Debug) desteği ile debug ve programlama
I2C, SPI, UART haberleşme protokolleri
GPIO (General Purpose Input/Output) pinleri ile genişletilebilirlik
Dahili Özellikler:

10-bit ADC (Analog-Dijital Çevirici)
DAC (Digital-Analog Converter)
Gelişmiş zamanlayıcılar (PWM, encoders)
Watchdog timer ve Power Management
RTC (Real-Time Clock) desteği
Geliştirme Desteği:

STM32CubeIDE ve STM32CubeMX yazılımları ile programlama
Keil, IAR gibi gelişmiş geliştirme ortamlarında çalışabilir
Arduino STM32 kütüphaneleri ile Arduino uyumlu geliştirme
ST-Link programlama adaptörü desteği ile USB üzerinden programlama
Boyutlar ve Diğer Özellikler:

Boyutlar: Kompakt form faktörü (örneğin 50 mm x 25 mm)
Güç Kaynağı: USB üzerinden veya harici 5V güç kaynağı
LED’ler: Güç göstergesi, GPIO durum LED’leri
Bağlantı: 2×5 pin header, 3.3V ve 5V çıkışları
Geliştirme ve Prototip Tasarımı İçin Uygun
Kullanım Alanları ve Uygulamalar
STM32F103C6T6A geliştirme kartı, gömülü sistemler, robotik, IoT, endüstriyel otomasyon, ölçüm cihazları, otomatik kontrol sistemleri gibi birçok alanda geniş bir kullanım yelpazesi sunar. Bu kartın sunduğu geniş giriş/çıkış pinleri ve hızlı işlem kapasitesi, kullanıcıların hızlı prototipleme yapmasına olanak tanır.

Özellikle aşağıdaki projeler için uygundur:

Robotik projeler ve otonom sistemler
Hızlı prototipleme ve test devreleri
IoT (Nesnelerin Interneti) cihazları ve ağ sistemleri
Haberleşme ve veri toplama cihazları
Sensör tabanlı ölçüm ve kontrol sistemleri
